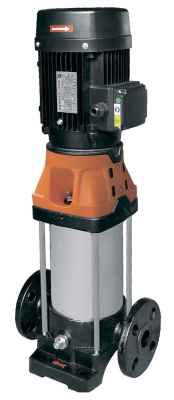

CV 3-2 (IE3)

Вертикальные многоступенчатые насосы CV 3 (IE3)

Артикул: 25019882

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Подробнее

44 357 ₽/шт

Нет в наличии

Модель СV

CV 3-2
CV 3-3
CV 3-4
CV 3-5
CV 3-6
CV 3-7
CV 3-8
CV 3-9
CV 3-10
CV 3-11
CV 3-12
CV 3-13
CV 3-15
CV 3-17
CV 3-19
CV 3-21
CV 3-23
CV 3-25
CV 3-27
CV 3-29
CV 3-31
CV 3-33
CV 3-36

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Серия	CV
Модель	CV 3 (IE3)

Мощность, кВт	0,37
Напряжение, В	380
Число фаз питания электродвигателя	3 фазы
Номинальный ток, А	0,9
Максимальный напор, м	13
Расход, м3/ч	3
Материал корпуса	Чугун ASTM 25B
Материал рабочего колеса	Нержавеющая сталь AISI 304
Стандарт подключения	Фланец DIN
Патрубок на стороне всасывания	DN 32
Патрубок на напорной стороне	DN 32
Монтажная длина, мм	250
Масса, кг	23
Максимальное рабочее давление, бар	25
Температура перекачиваемой жидкости, °С	-20...+120
Максимальная температура окружающей среды, °С	+40
Область применения	Водоснабжение/повышение давления

Описание

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение
Фильтрация и перекачивание воды для станций водоснабжения	•
Распределение воды из гидроузла	•
Повышение давления в магистральных трубопроводах	•
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.	•
Повышение давления в промышленных установках	•
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей	•
- в моечных установках и системах очистки	•
- на автомойках	•
- в системах пожаротушения	•
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха	•
- в системах питания котлов и удаления конденсата	•
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)	•
- в рыбоводстве	•
Перекачивание:
- растворов масел и спиртов	•
- гликолей и охлаждающих жидкостей	•
Водоподготовка
Системы сверхтонкой фильтрации	◦
Системы обратного осмоса	◦
Системы умягчения, деминерализации, деионизации	◦
Системы дистилляции	◦
Сепараторы	◦
Плавательные бассейны	•
Ирригация
Гидромелиорация полей (орошение)	•
Дождевальные установки	•
Капельное орошение	•

• Рекомендуемое применение

◦ Возможное применение

Конструкция и материалы

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
3	Муфта вала
4	Щит защитный	Нержавеющая сталь	1.4301	AISI 304
5	Торцевое уплотнение вала
6	Крышка головной части	Нержавеющая сталь	1.4301	AISI 304
7	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
8	Щелевое уплотнение	PTFE
9	Камера рабочего колеса	Нержавеющая сталь	1.4301	AISI 304
10	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
11	Вал	Нержавеющая сталь		AISI 420
12	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
13	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
14	Уплотнение кожуха	EPDM/FKM
15	Основание	Чугун	EN-JL 1030	ASTM 25B

Габаритный чертеж

Технические характеристики CV 3 (IE3)

Наименование	Артикул	Мощность	Размеры				Масса
Наименование	Артикул	Мощность	B1	B2	D1	D2	Масса
CV 3-2-0 (IE3)	25019882	0,37	254	207	134	112	23
CV 3-3-0 (IE3)	25019991	0,37	272	207	134	112	23
CV 3-4-0 (IE3)	25019881	0,37	290	207	134	112	24
CV 3-5-0 (IE3)	25019990	0,37	308	207	134	112	24
CV 3-6-0 (IE3)	25019989	0,55	326	207	134	112	26
CV 3-7-0 (IE3)	25019988	0,55	344	207	134	112	26
CV 3-8-0 (IE3)	25019987	0,75	362	207	134	112	27
CV 3-9-0 (IE3)	25019986	0,75	380	207	134	112	27
CV 3-10-0 (IE3)	25019985	0,75	398	207	134	112	28
CV 3-11-0 (IE3)	25019984	1,1	426	240	150	118	30
CV 3-12-0 (IE3)	25019880	1,1	444	240	150	118	30
CV 3-13-0 (IE3)	25019983	1,1	462	240	150	118	32
CV 3-15-0 (IE3)	25019982	1,1	498	240	150	118	32
CV 3-17-0 (IE3)	25019981	1,5	534	240	150	118	36
CV 3-19-0 (IE3)	25019980	1,5	570	240	150	118	37
CV 3-21-0 (IE3)	25019979	2,2	616	280	168	127	40
CV 3-23-0 (IE3)	25019978	2,2	652	280	168	127	42
CV 3-25-0 (IE3)	25019879	2,2	688	280	168	127	44
CV 3-27-0 (IE3)	25019878	2,2	724	280	168	127	45
CV 3-29-0 (IE3)	25019877	2,2	760	280	168	127	46
CV 3-31-0 (IE3)	25019876	3	796	300	168	127	50
CV 3-33-0 (IE3)	25019875	3	832	300	168	127	52
CV 3-36-0 (IE3)	25019874	3	886	300	168	127	54

Диаграммы характеристик CV 3 (IE3)

Гарантия

Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи; на бытовые дренажные насосы WELLMIX - 1 год со дня продажи.
