CV 150-1-1 (IE3)

Вертикальные многоступенчатые насосы CV 150 (IE3)

Артикул: 25019755

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Подробнее

Цена по запросу

Нет в наличии

Модель СV

CV 150-1-1
CV 150-1
CV 150-2-2
CV 150-2-1
CV 150-2
CV 150-3-2
CV 150-3-1
CV 150-3
CV 150-4-2
CV 150-4-1
CV 150-4
CV 150-5-2
CV 150-5-1
CV 150-5
CV 150-6-2
CV 150-6-1
CV 150-6

Заказать

Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Характеристики

Серия	CV
Модель	CV 150 (IE3)

Мощность, кВт	11
Напряжение, В	380
Число фаз питания электродвигателя	3 фазы
Номинальный ток, А	20,6
Расход, м3/ч	150
Материал корпуса	Чугун ASTM 25B
Материал рабочего колеса	Нержавеющая сталь AISI 304
Стандарт подключения	Фланец DIN
Патрубок на стороне всасывания	DN 150
Патрубок на напорной стороне	DN 150
Монтажная длина, мм	380
Максимальное рабочее давление, бар	25
Температура перекачиваемой жидкости, °С	-20...+120
Максимальная температура окружающей среды, °С	+40
Область применения	Водоснабжение/повышение давления

Описание

Насосы CV представляют собой вертикальные многоступенчатые центробежные насосы с нормальным всасыванием со стандартным электродвигателем.

Насос состоит из основания и головной части. Промежуточные камеры и цилиндрический кожух соединены между собой, а также с основанием и головной частью при помощи стяжных болтов. Всасывающий и напорный патрубки находятся в основании насоса и расположены соосно (конструкция «ин-лайн»), что позволяет устанавливать насос на горизонтальном трубопроводе. Все насосы оснащаются необслуживаемым торцевым механическим уплотнением вала картриджевого типа.

Области применения

Водоснабжение
Фильтрация и перекачивание воды для станций водоснабжения	•
Распределение воды из гидроузла	•
Повышение давления в магистральных трубопроводах	•
Повышение давления в высотных зданиях, гостиничных комплексах и т. п.	•
Повышение давления в промышленных установках	•
Промышленность
Повышение давления:
- в системах водоснабжения для технологических целей	•
- в моечных установках и системах очистки	•
- на автомойках	•
- в системах пожаротушения	•
Перекачивание жидкости:
- в системах охлаждения и кондиционирования воздуха	•
- в системах питания котлов и удаления конденсата	•
- в системах охлаждения металлорежущих станков (подача смазочно-охлаждающей жидкости)	•
- в рыбоводстве	•
Перекачивание:
- растворов масел и спиртов	•
- гликолей и охлаждающих жидкостей	•
Водоподготовка
Системы сверхтонкой фильтрации	◦
Системы обратного осмоса	◦
Системы умягчения, деминерализации, деионизации	◦
Системы дистилляции	◦
Сепараторы	◦
Плавательные бассейны	•
Ирригация
Гидромелиорация полей (орошение)	•
Дождевальные установки	•
Капельное орошение	•

• Рекомендуемое применение

◦ Возможное применение

Конструкция и материалы

№	Описание детали	Материал	EN/DIN	AISI/ASTM
1	Электродвигатель
2	Головная часть насоса	Чугун	EN-JL 1030	ASTM 25B
3	Муфта вала
4	Щит защитный	Нержавеющая сталь	1.4301	AISI 304
5	Торцевое уплотнение вала
6	Крышка головной части	Нержавеющая сталь	1.4301	AISI 304
7	Напорный канал	Нержавеющая сталь	1.4301	AISI 304
8	Щелевое уплотнение	PTFE
9	Камера рабочего колеса	Нержавеющая сталь	1.4301	AISI 304
10	Всасывающий канал	Нержавеющая сталь	1.4301	AISI 304
11	Вал	Нержавеющая сталь		AISI 420
12	Рабочее колесо	Нержавеющая сталь	1.4301	AISI 304
13	Цилиндрический кожух	Нержавеющая сталь	1.4301	AISI 304
14	Уплотнение кожуха	EPDM/FKM
15	Основание	Чугун	EN-JL 1030	ASTM 25B

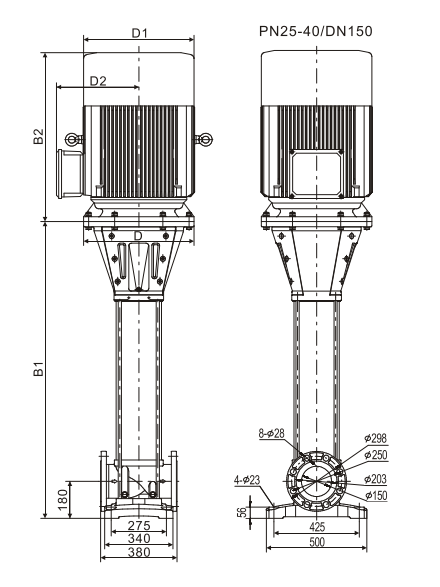

Габаритный чертеж

Технические характеристики CV 150 (IE3)

Наименование	Артикул	Мощность	Размеры
Наименование	Артикул	Мощность	B1	B2	D1	D2
CV 150-1-1 (IE3)	25019755	11	834	448	255	178
CV 150-1-0 (IE3)	25019756	15	834	489	255	178
CV 150-2-2 (IE3)	25019752	18,5	986	542	313	257
CV 150-2-1 (IE3)	25019753	22	986	580	356	270
CV 150-2-0 (IE3)	25019754	30	990	653	395	304
CV 150-3-2 (IE3)	25019749	30	1142	653	395	304
CV 150-3-1 (IE3)	25019750	37	1142	653	395	304
CV 150-3-0 (IE3)	25019751	37	1142	653	395	304
CV 150-4-2 (IE3)	25019746	45	1294	702	450	340
CV 150-4-1 (IE3)	25019747	45	1294	702	450	340
CV 150-4-0 (IE3)	25019748	55	1324	772	490	370
CV 150-5-2 (IE3)	25019743	55	1476	772	490	370
CV 150-5-1 (IE3)	25019744	75	1476	840	550	410
CV 150-5-0 (IE3)	25019745	75	1476	840	550	410
CV 150-6-2 (IE3)	25019740	75	1628	840	550	410
CV 150-6-1 (IE3)	25019741	75	1628	840	550	410
CV 150-6-0 (IE3)	25019742	75	1628	840	550	410

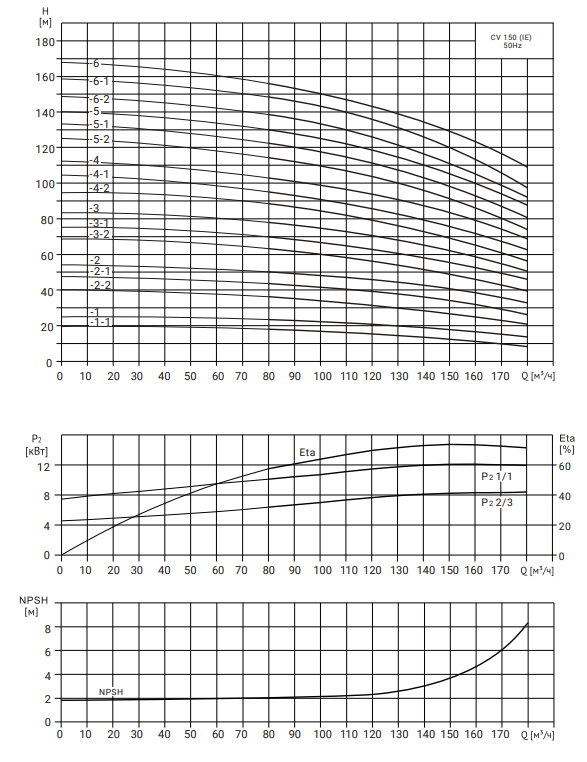

Диаграммы характеристик CV 150 (IE3)

Гарантия

Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи; на бытовые дренажные насосы WELLMIX - 1 год со дня продажи.

Каталог CV IE3, CV, CVF 10.06.2024 14,1 мб

Руководство_по_монтажу_CVF_CV_10_06_2024 3,5 мб

Листы данных

Лист данных CV 150-1-0 IE3 259,4 кб

Лист данных CV 150-1-1 IE3 259 кб

Лист данных CV 150-2-0 IE3 260,8 кб

Лист данных CV 150-2-1 IE3 260,9 кб

Лист данных CV 150-2-2 IE3 260,9 кб

Лист данных CV 150-3-0 IE3 261,5 кб

Лист данных CV 150-3-1 IE3 261,4 кб

Лист данных CV 150-3-2 IE3 262,6 кб

Лист данных CV 150-4-0 IE3 260,9 кб

Лист данных CV 150-4-1 IE3 260,9 кб

Лист данных CV 150-4-2 IE3 262,3 кб

Лист данных CV 150-5-0 IE3 259,5 кб

Лист данных CV 150-5-1 IE3 259,7 кб

Лист данных CV 150-5-2 IE3 261,1 кб

Лист данных CV 150-6-0 IE3 261,1 кб

Лист данных CV 150-6-1 IE3 261,2 кб

Лист данных CV 150-6-2 IE3 262,6 кб
