TD 250-12.5/4T
Артикул: 22069965
Одноступенчатые центробежные насосы TD с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Подробнее
Цена по запросу
Экономия
596 821 ₽/шт
Нет в наличии
Модель
- TD 250-12.5/4T
- TD 250-14/4T
- TD 250-16/4T
- TD 250-17/4T
- TD 250-19/4T
- TD 250-20/4T
- TD 250-22/4T
- TD 250-26/4T
- TD 250-29/4T
- TD 250-32/4T
- TD 250-36/4T
- TD 250-40/4T
- TD 250-47/4T
- TD 250-50/4T
- TD 250-56/4T
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Поделиться
- ВКонтакте
- РћРТвЂВВВВВВВВнокласснРСвЂВВВВВВВВРєРСвЂВВВВВВВВ
- РњРѕР№ Р В Р’В Р РЋРЎв„ўР В Р’В Р РЋРІР‚ВВВВВВВВРЎР‚
- Viber
- Skype
- Telegram
Характеристики
|
Тип
|
TD |
|
Серия
|
TD |
|
Модель
|
TD 250 |
| Мощность, кВт | 30 |
| Напряжение, В | 380 |
| Номинальный ток, А | 56,6 |
| Расход, м3/ч | 630 |
| Материал корпуса | Чугун HT200 |
| Стандарт подключения | Фланец DIN |
| Патрубок на стороне всасывания | DN 250 |
| Патрубок на напорной стороне | DN 250 |
| Монтажная длина, мм | 1100 |
| Масса, кг | 588 |
| Температура перекачиваемой жидкости, °С | -20...+120 |
| Максимальная температура окружающей среды, °С | +40 |
Описание
– одноступенчатые центробежные насосы с патрубками одинакового диаметра, расположенными в одну в линию («in-line»).
Насосы данной серии имеют штампованное рабочее колесо из чугуна марки НТ200. Доступны во фланцевом исполнении.
Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
Материалы исполнения насосов TD 250Насосы оснащены асинхронным электродвигателем с воздушным охлаждением. Конструкция насоса позволяет снять головную часть насоса (двигатель, фонарь и рабочее колесо) для технического или сервисного обслуживания без полного демонтажа насоса с трубопровода.
| № | Деталь | Материал |
| 1 | Корпус насоса | Чугун HT200 |
| 2 | Крыльчатка | Чугун / Нержавеющая сталь HT200/ZG07Cr19Ni9 |
| 3 | Фонарь | Чугун HT200 |
| 4 | Уплотнение вала | BQQE |
| 5 | Защита | Нержавеющая сталь 06Cr19Ni10 |
| 6 | Муфта | Чугун ZG270-500 |
| 7 | Вал насоса | Нержавеющая сталь 20Cr13 |
| 8 | Пробка для выпуска воздуха | Нержавеющая сталь 06Cr19Ni10 |
| 9 | Уплотнительное кольцо | Нитрил NBR |
| 10 | Пробка | Нержавеющая сталь 06Cr19Ni10 |
Область применения
Одноступенчатые центробежные насосы TD с патрубками («in-line») предназначены для перекачивания воды в системах:- отопления;
- горячего водоснабжения (ГВС);
- вентиляции;
- кондиционирования.
Условия эксплуатации
Насосы серии TD предназначены для перекачивания чистых, маловязких, неагрессивных и взрывобезопасных жидкостей без твердых или длинноволокнистых включений. Перекачиваемая жидкость не должна механически или химически воздействовать на материалы насоса.
Вязкость
Перекачивание жидкостей с плотностью или кинематической вязкостью большими, чем у воды, приводит к падению давления, снижению гидравлических характеристик и увеличению потребления энергии. В этом случае насос должен быть оснащен двигателем большей мощности

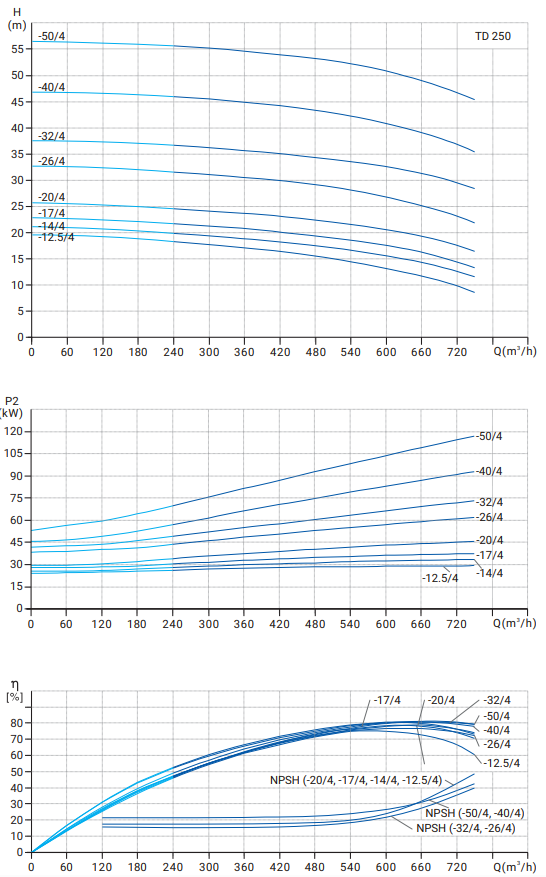

Гидравлические характеристики:
Размеры
| Модель | Размеры, мм | Масса, кг | ||||||||||
| D | B1 | B2 | B3 | B4 | B5 | H1 | H2 | H3 | L1 | L2 | ||
| TD 250-12.5/4T | 400 |
397 | 314 | 316 |
243 | 390 |
300 | 465 | 1417 | 1100 | 550 | 588 |
|
TD 250-14/4T | 450 |
445 | 334 | 316 |
243 |
390 |
300 |
495 | 1469 |
1100 |
550 | 614 |
|
TD 250-16/4T | 400 | 397 | 314 |
316 |
243 |
390 |
300 |
465 | 1417 |
1100 |
550 | 596 |
|
TD 250-17/4T | 450 | 445 | 334 |
316 |
243 |
390 |
300 |
495 | 1492 |
1100 |
550 | 649 |
|
TD 250-19/4T | 450 | 445 | 334 |
316 | 243 |
390 |
300 |
495 | 1469 |
1100 |
550 | 611 |
|
TD 250-20/4T | 550 | 484 | 367 |
316 | 243 |
390 |
300 |
495 | 1568 |
1100 |
550 | 722 |
| TD 250-22/4T | 450 | 445 | 334 |
316 | 243 |
390 |
300 |
495 | 1492 |
1100 |
550 | 682 |
| TD 250-26/4T | 550 | 547 | 407 | 329 | 264 |
440 |
300 |
507 | 1667 |
1100 |
550 | 999 |
| TD 250-29/4T | 550 | 484 | 367 | 329 |
264 |
440 |
300 |
607 | 1580 |
1100 |
550 | 773 |
|
TD 250-32/4T | 550 | 547 | 407 | 329 |
264 |
440 |
300 |
507 | 1687 |
1100 |
550 | 1033 |
| TD 250-36/4T | 550 | 547 | 407 | 329 |
264 |
440 |
300 | 507 | 1667 | 1100 | 550 | 978 |
| TD 250-40/4T | 660 | 645 | 535 | 347 | 292 |
440 |
305 |
525 | 1803 |
1200 |
600 | 1389 |
| TD 250-47/4T | 550 | 547 | 407 | 347 |
292 |
440 |
305 |
485 | 1607 |
1200 |
600 | 1085 |
| TD 250-50/4T | 660 | 645 | 535 | 347 | 292 | 440 | 305 | 525 | 1990 | 1200 | 600 | 1473 |
| TD 250-56/4T | 660 | 645 | 535 | 347 |
292 |
440 |
305 |
525 | 1883 |
1200 |
600 | 1389 |
Гарантия
Гарантийный срок на насосы WELLMIX составляет 2 года со дня продажи; на бытовые дренажные насосы WELLMIX - 1 год со дня продажи.
